- Değerli Amatör Arkadaşlarım,
- Elektronikle uğraşan her arkadaş mutlaka pcb ile
çalışmak zorundadır.Ama serigraficiye
yaptırmak çok maliyetli ve adete
- göre
çalıştıklarından dolayı yaptırmak mümkün olmuyor. El
ile çizmek zor ve oldukça zahmetli bir iş.Ki yakın
zamana kadar
- el ile çizerek çalıştık.
- PCB yaparken tonerli yazıcıdan ters baskı çizimini
çıktı olarak alıyor ve bu fotokopi kâğıdını da
pcb'nin üzerine koyup,
- uzun uzun ütü ile ütüleyerek
çalışıyordum.Bu şekilde çalışma elle çizme
çalışmasından daha iyi ama bu defada yapışan kâğı-
- dın pcb'den ayrılması için bir hayli uğraşmak
gerekiyordu.PCB üzerindeki kâğıdı ıslatıp fırça ile
sürtmek gerekiyordu.Bu de-
- fada pcb'deki tonerler
çiziliyor hafiften zayıflıyordu.
-
-
BENİM KULLANDIĞIM YÖNTEM İSE ŞÖYLE :
- Gerekli olan malzemeler:
- A-Ütü
- B-PC yazıcı (tonerli)
- C-Pcb

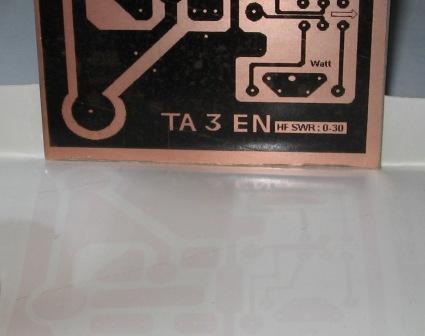

- D-Bir yüzü silikonlu kağıt. (Reklamcıların
kullandığı kesici yazıcıdan çıkardığı
kağıtlarının kullanıldıktan sonra arta kalan kâğıt.)
-
İŞLEM BASAMAKLARI
- 1-
Elinize tarif ettiğim kağıdı alın ve A4 kâğıdı
büyüklüğünde falçata ile kesiniz. Kâğıdı pc
yazıcınıza yerleştiriniz. Yalnız silikon-
- lu yüzeye yazacak şekilde yerleştirmeniz gerekiyor.
-

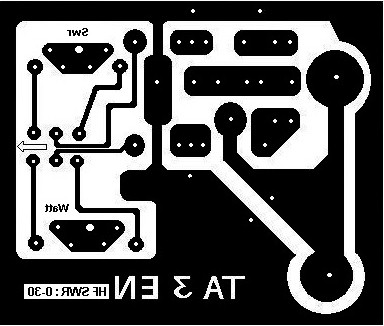

- 2- Yapmak istediğiniz devrenin pcb
çizimini yazıcıya gönderin ve yazıcının
yazmasını sağlayın.DİKKAT ! Bu esnada
kâğıdı
- yazıcıdan alırken toner yapışmış alanlara
el sürmeyin. Çünkü; Kâğıdın (yüzeyi
parlak ve silikonlu olduğundan) özelliği gereği
- toner bu kağıda sağlam yapışmaz.Ufak
dokunuşlarla bile toner çizilir veya bozulur.
Ellerinize bulaşabilir.
-
- 3-
Pertinaksınızı önce deterjanlı su ile iyice
yıkayıp pas,ter ve yağ lekelerinden
temizlemelisiniz. sıra yazıcıdan aldığınız
çizimi

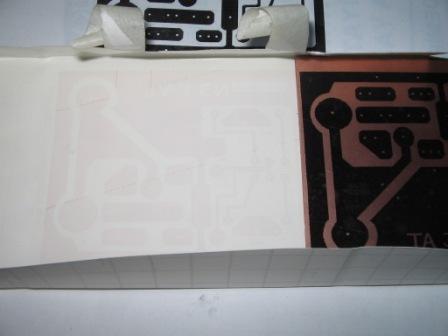

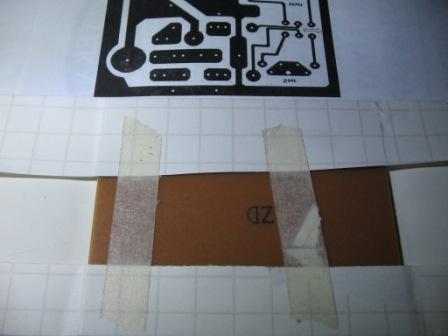

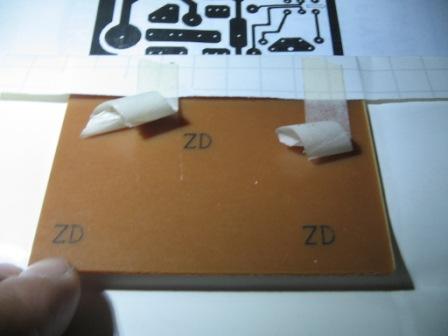

- pertinaksın üzerine tam hizalayarak
yerleştirin.Bu sırada kesinlikle kağıdı bakır
üzerinde kaydırma yapmamanız çok ama çok önemlidir.Fazla kağıtları kıvırıp
pertinaksın arka yüzeyine yapıştırınız.Böylece
kağıdın pertinaksın üzerinde ütüleme işlemi
ya-
- parken kaymasına mani olmuş olacaksınız.
-
- 3- Sıra

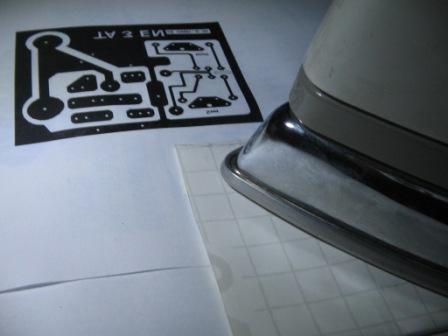

ütülemeye geldi. Ütüleme işi diğer
yöntemlerdekinden pek farklı değil
arkadaşlar.Ütü yaparken ısının yeterli olmasına
- ve pertinaksın kenar kısımlarının da
yeterince ısı alıp bakıra yapışmasına için
ütünün baskı uygulamasına dikkat etmek gerek-
- lidir. Ütüleme süresi diğer normal A4 kağıdıyla yapılan
yöntemden daha kısa oluyor.Bu yöntemle çalışma
yaparken ilk farkı
- bu esnada göreceksiniz. Yeterince ütülediğiniz
(bakırın kenarları da dahil her tarafını
ütülediğiniz) kanaati sizde oluştuysa ütü-

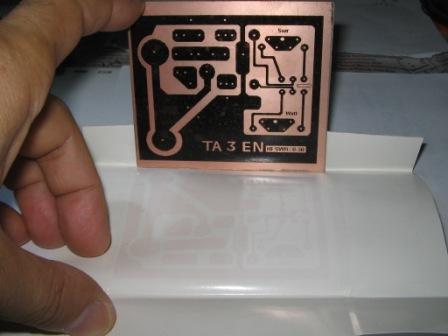

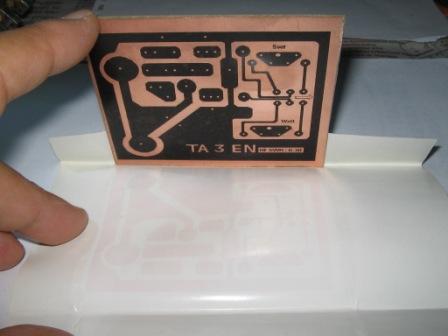

- lemeyi
bırakın.
