  PARDUS v.4 DSB QRP PROJEM..





                Merhaba Radyo Amatörü Arkadaşlarım.

                Yeni bir qrp projesiyle karşınızdayım. DSB yani duble Side Band qrp’yi yapmak nereden icabetti? Diye sorduğunuzu duyar

gibiyim. Sebebini şöyle açıklayabilirim. Güney Amerika ülkelerinden Telly Batista adında bir eleman bana bir amil atmış. Benden

bulunduğum yerde haberleşme yapabileceğim ve yapımı basit olan ve önerebileceği bir projemin olup olmadığını soruyordu. Ben de

taşıyıcısı bulunmayan basit bir “dsb” trx qrp şemasını el ile çizip gönderdim. Bunu yapabileceğini söyledim. Yapınca beni haberdar

etmesini yazdım. Ama henüz bir mail almadım kendisinden. Ben de kendi kendime dedim ki; kendin yapmadığın halde başkasına yap

demenin bir anlam ifade etmediğini ve yaparak örnek olmam gerektiğini düşündüm ve yapmaya karar verdim. Yoksa DSB qrp’yi

yapmanın çok da bir espirisinin olmadığını ifade etmeliyim.

            Yapacaklara başarılar dilerim.     I love RF!



Pardus v.4 DSB QRP Döküman: FILE

a46

                                                                      PROJENİN BİTMİŞ HALİ

Pardus v.4sema

                                                                PARDUS v.4 DSB QRP ŞEMA

pardus.v.4dsb.qrp

                                                                            PCB ÇİZİMİ

a2

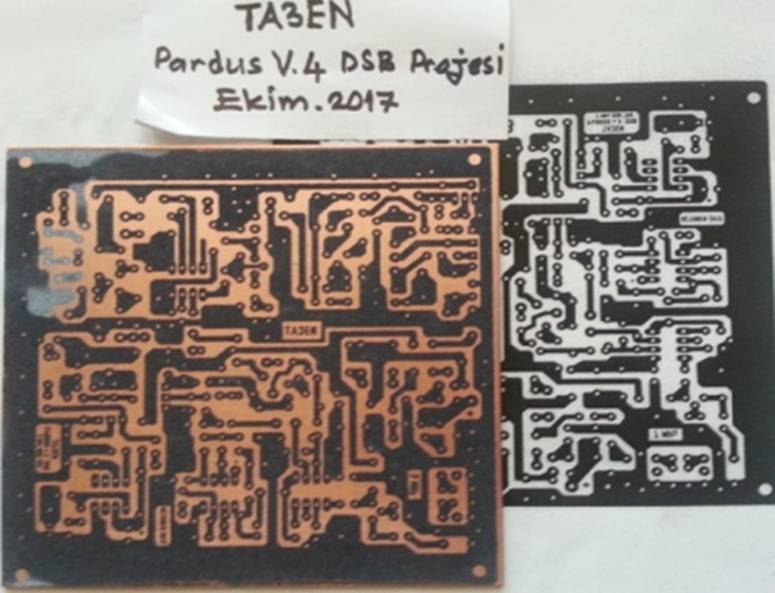

                                                                       PCB ve BAKIR BASKI

                                                                    BAKIR İNDİRGEME

a4

                                                                 DELME İŞLEMİ YAPILAN PCB

a9

                                                                   PCB DELME İŞLEMİNE HAZIR PCB

a10

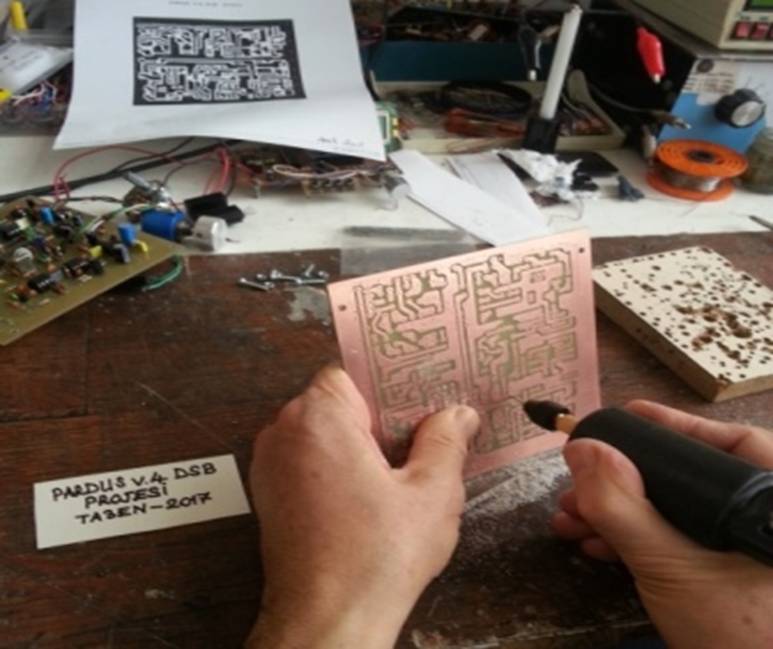

                                                                 DELME İŞLEMİ YAĞILIYOR



a12

                                                     VİDA İLE SEHPALANAN DELİNMİŞ  PCB

a17

                                                                   RX KATI MONTAJI

a18

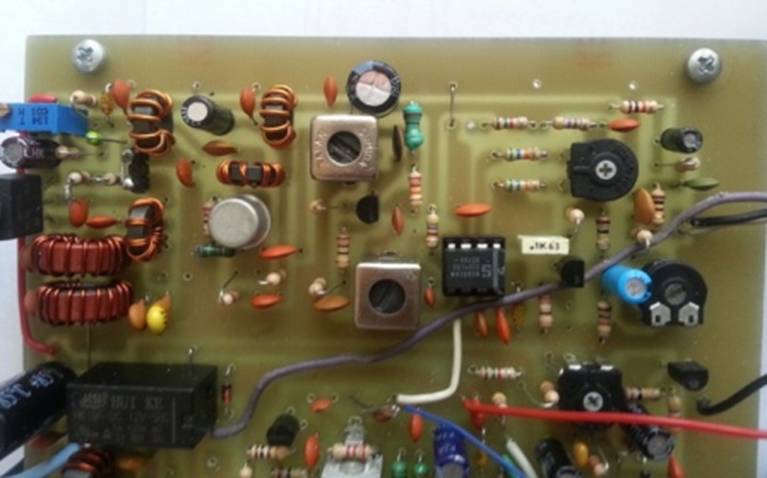

                                                                 TX KATI MONTAJI TAMAMLANDI

a20

                                                                  İK ÇALIŞTIRMA ve  İLK TEST

a26

                                                   KUTULAM ÇALIŞMASI BAŞLANGICI

a27

                                                        ÖN PANEL ÇALIŞMASI BAŞLADI

a28

                                               ÖN PANEL VE HOPARLÖR YERLEŞTİRİLMESİ

a29

                                                              KASA İSKELETİ KURULDU

a31

                                                        DELİK YERLERİ BELİRLENDİ

a33

                                                                 QRP KASASI TAMAMLANDI

a34

                                                                                  QRP PCC’Sİ KASAYA YERLEŞTİ

a35

                                                                      ÖN PANEL YERLEŞTİ

a40

                                                     BİTMİŞ HALİ  ve ALTTAN GÖRÜNÜŞÜ

a42

                                                                                                   HOPARLÖR ve  KASA ÜSTÜ

a45

                                                                                      BİTMİŞ HALİ

                                                                        AYARLAMA  ANLATIMI



                                            ALIŞTIRILMASI ve RX KATININ AYARININ YAPIMASI:

              BPF AYARI:

              Pardus v.4 DSB QRP’nin ayarlaması çok kolaydır. Çünkü, taşıyıcı kullanmıyor. Ara frekans katı mu-

ayyenleri yok. BPF katında kolaylık olsun diye muayyen trafo  kullanmadım.  İlk iş olarak  cihazı açıp anteni

takıyoruz.  Dinleme yapıyoruz. BPF  deki bir adet trimeri radyo yayınını en az alacak şekilde kısmaya veya tel-

siz istasyonunu en iyi dinler hale getirinceye kadar döndürüyoruz ve en gür

sesin geldiği noktada bırakıyoruz.

               VFO ve BAND GENİŞLİĞİ AYARI:

               VFO yu çalıştıran  kristali ben önce 7200MHz kullandım. Bu kristalle 7000-7194MHz kadar tarayıp

dinleme yapabiliyordum. RX te sıkıntı olmuyor ama tx te  çıkan rf kristalin frekans kararlılığını çok bozuyor.

O yüzden 7159MHz kullandım. Bununla da 7000-7156 MHz arasını dinliyorum.   Ama bunda da  7159 un 10-

KHz altında ve üstünde  normal çalışıyor. Diğer taraflarda rf vfo nun stabilize çalışmasını olumsuz etkiliyor.

Buradan da anladım ki bu tip vfo lar kaliteli olmuyor. En güzeli pll veya dds li vfo devreleri. Onlar çok karar-

çalışıyorlar. Ben de vfo kristalini 7150 MHz civarına odaklanarak  yaptım. Dinleme oldukça kaliteli. Ancak

radyo istasyonları ara sıra size konuk oluyor.  Bunu bir nebze engellemek için preampli katını  2.4-3KHz ola-

cak dizayn ettim.  Faydası oluyor ancak bu da tam çözüm olmuyor. Band genişliği 6 KHz civarında olduğu i-

çin yakın frekansta konuşanlar sizi olumsuz etkiliyor.



DSB  MODLU TRANSRECEİVERLERİN  DEZAVANTAJLARI:

1-Band genişliği fazla geniş 6KHz civarı.

2-Yakın istasyonların qso ları sizi çok fazla etkiliyor.

3-TX yaptığınızda siz de 6KHz civarı bir genişlikle rf gönderiyorsunuz. Sizden çıkan rf geniş bir aralığı kap-

lıyor.

4-Elde ettiğiniz rf’le geniş bir aralığı kaplamaya çalışıyorsunuz bu da rf güç kaybına sebep oluyor.

5-Dolayısıyla elde ettiğiniz rf çok harcandığından watt daha düşük oluyor.



               VFO katında iki adet yan yana bulunan 33uH lik bobinleri birbirine yakalaştırarak ve ya uzaklaştı-

rarak VFO nun çalışma aralığını genişletip daraltabiliyorsunuz. Ben  bobinleri 7099- ile 7156MHz arasında

çalışacak şekilde ayarladaım.



               S.M  AYARI:

               S.M ayarını da  profesyonel bir alıcıda konuşan istasyonun şiddetine bakılır. Oradaki dB esas alına-

rak mA ye  veya pic’in analog girişine verilir. Bunun yerinen led de takılabilir. Ama en düşük voltla gür ışık

veren ledler tercih edilmelidir. AGC olmadığından s.m de agc tabanlı çalışmıyor.   O yüzden doğru göstermez.

S.M görsel zevke cevap verir.



               TX KATININ ATARLANMASI:

               Mikrofon preampli katının mic gain ayarıyla başlıyoruz. Bu trimpotu şimdilik  maksimum yapıyo-

ruz.  Biraz sonra bu trimpot ayarına yeniden geri döneceğiz.

               Diğer ayar ise NE 602 nin 1. V2. Pinlerinin bağlandığı trimpotun ayarını da şimdilik tam orta nokta-

da bir yerde bırakıyoruz. Buranın ayarına  biraz  sonra yeniden döneceğiz.



                PA  KATININ  AYARI:

                Pa katında bulunan çok turlu biaz akım ayar trimpotunu montaj esnasında minimuma getirip tak-

mamız yerinde olur. Yoksa IRF 510 mosfetini  ilk tx yaptırdığınızda yanabilir. Şimdi ise ayar yaparken  mos-

ferin drain ayağındaki bifilar toroidin artı ile bağlantısı kesilir. Araya mA metre bağlanır. 250mA akım akın-

caya kadar trimpotu döndürmeye devam ediyoruz. 250mA geçmeye başladığında  trimpotu orada bırakıyo-

ruz. Pa nın ayarı bu kadar.



                TX BPF FİLTRENİN AYARI:

                TX katında iki adet muayyen trafo kullandık. Bu trafolar 10.7MHz olan rutin bir trafodur. Primer

3 tur, sekonder ise 3+11 tur olarak sarıldı. Kendinde bulunan kondansatörler kırılıp çıkarıldı. Onun yerine

100p ve 150p arasında bir mercimek kondansatörler takıldı. Cihazımıza anten yerine watt metre  ve dummy-

load bağlıyoruz. Mikrofon ile tx yaptırıp ıslık çalarak watt metredeki sapmayı kontrol ediyoruz. TRF1 ve son-

ra TRF2 yi en yüksek wattı gösterecek şekilde ayarlıyoruz. Yine de muayyenlere ayar yaptıramıyorsanız82pf

ile 150pf arası mercimek kondansatörler kullanarak deneyin. Ayar yapar hale gelecektir. Muayyenin ayarının

ortalarında bir yerlerde maksimum wattı görecek şekilde ayarlamanız en doğru olandır.



                 MİC GAİN AYARI:

                 Mikrofon ile tx yaptırıyoruz.

da bırakıyoruz. Hatta biraz daha azaltabiliriz. Sonra mikrofona konuşuyoruz.

Watt metrenin ibresinin sese göre hareket ettiğini gördüğüKonuşma yapmadığımız halde watt metrenin  bir

miktar yükselmiş olduğunu göreceksiniz. Bunun sebebi, NE602 balans modülatörüne çok fazla audio girme-

sidir. Mikrofona konuşmadan tx iken preampli trimpotunu yavaş yavaş kısıyoruz. Ve watt metrede ibrenin

sıfıra indiği noktanüzde ayarlamada başarılı oldunuz demektir.



                 BAND BASTIRMA AYARININ YAPILMASI:

                 Band bastırma ayarını yapmak için  önce mic gain trimpotunu mininmuma getirip tx yaptırıyoruz.

Mikrofona konuşmuyoruz. Watt metreye bakıyoruz. Trimpotu ortanın sağına ve  soluna doğru döndürdüğü-

müzde watt metre ibresinde yükselme görülecektir. Trimpotu watt metredeki sapma minimum olacak şekilde

 ayarlıyoruz. İdeal olan öyle ayarlamalıyız ki ibrede hiç sapma olmasın. Bu da mümkün oluyor. Ben ayarlama-

larımda watt metre sapmasını  sıfıra indirebiliyorum. Ardından mic gaini önceki ayarladığımız konuma geri

getirip orada bırakıyoruz.  Eğer osilaskop kullanıyorsanız band bastırma trimpotunu çevirdiğinizde ekranda-

ki sinüsün düz çizgi haline geldiğini gördüğünüzde bırakın. Ayar tamamdır.



                 Bütün ayarları bir kez daha tekrarlayıp hassasiyeti sağlayabiliriz.



                 Yapacak arkadaşlara başarılar dilerim.   I love RF !                                73…







YAPTIĞIM QSO’LARIN BİR KAÇ TANESİ :

1- TA3OSA       -       12,06        -        06.12.2017

2- TA3CC         -       12.26        -        06.12.2017



QRP İLE QSO VİDEOLARIM:

VİDEO-1 :   Pardus v.4 DSB QRP Anlatım

VİDEO-2 :   Pardus v.4 DSB QRP Contest Listening









                                                                   TA3EN - Hüseyin KARAGÖZ
