Merhaba Radyo Amatörü arkadaşlarım,
İSİM HAKKINDA:

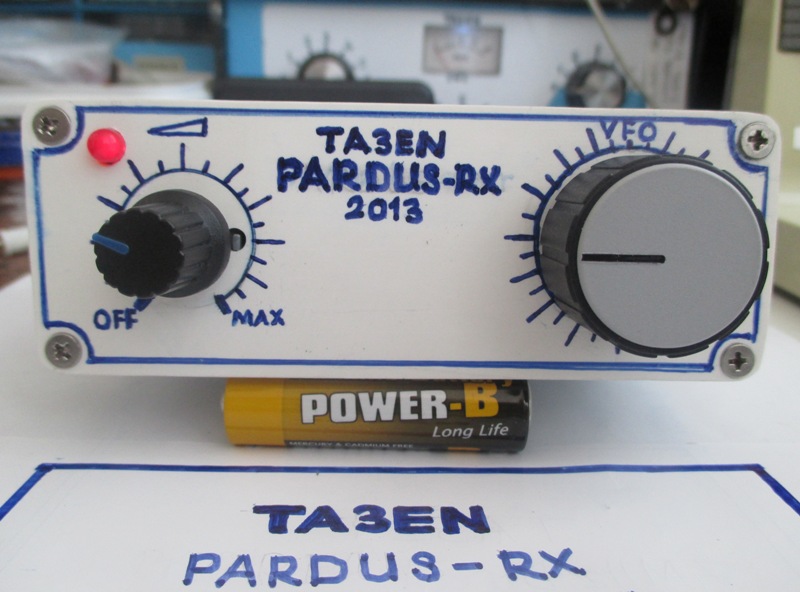

Neden" PARDUS"? Çeşitli amatörler yaptığı çalışmalara birer
isim veriyor.Pardus,
bilgisayar işletim programı ay-
nı zamanda.Ben de yaptığım
bu çalışmaların bir isim altında duyurmak istedim. Anadolu'ya has bir
isim olsun. Bize ait
olsun. Ülkemizi hatırlatsın istedim Bundan sonra bu qrp çalışmalarıma bu ismi vereceğim.

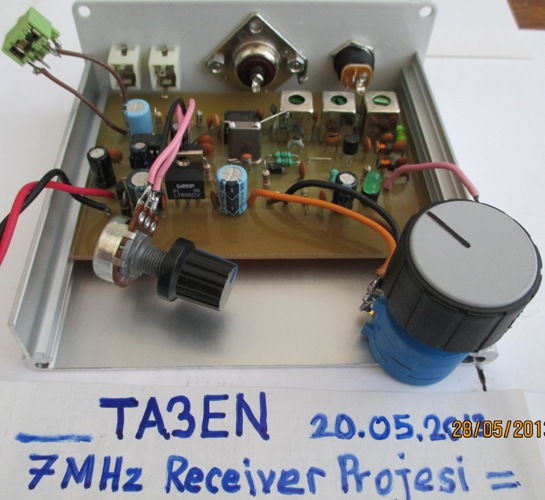

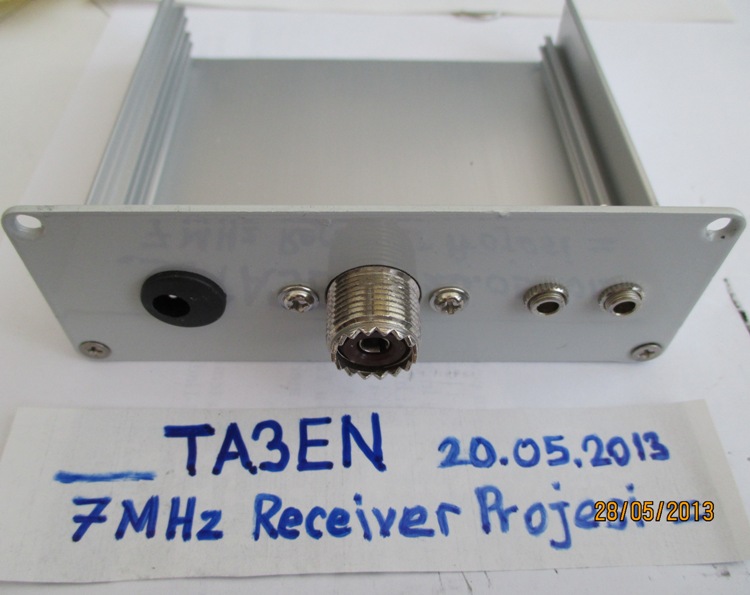

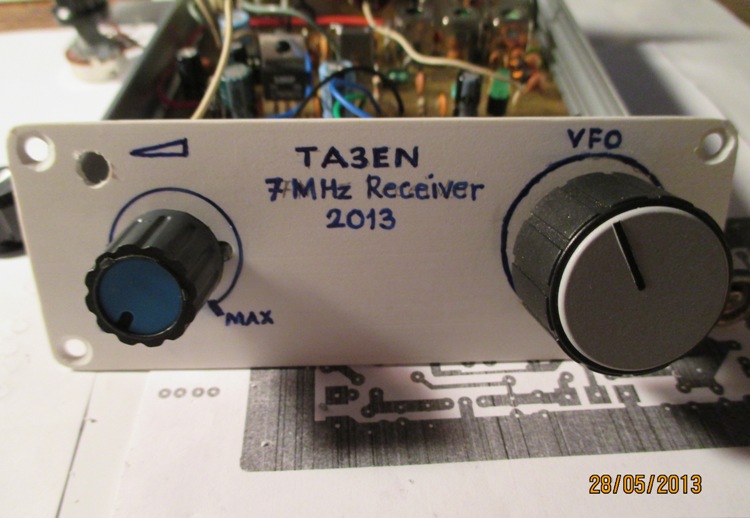

Bu alıcı 7.000-7.190KHz arası çalışıyor.Direk
alıcı olması dolayısıyla USB ve LSB ve CW bandlarını
gayet güzel

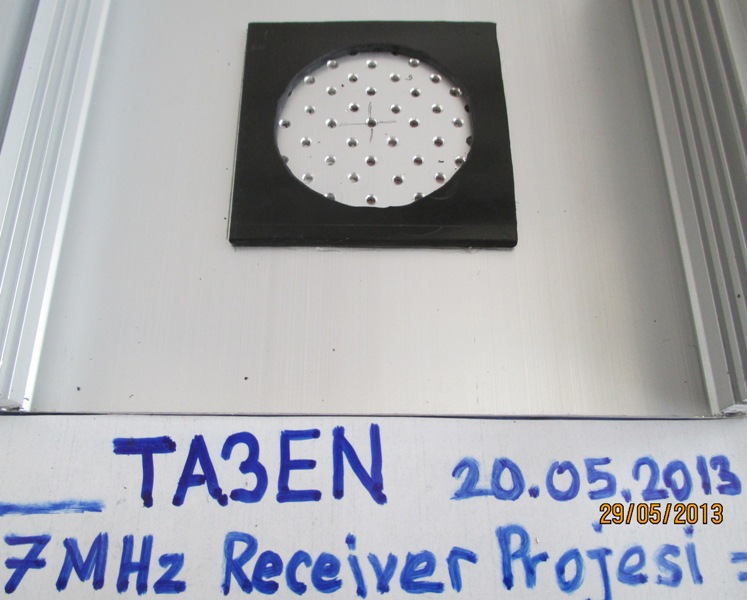

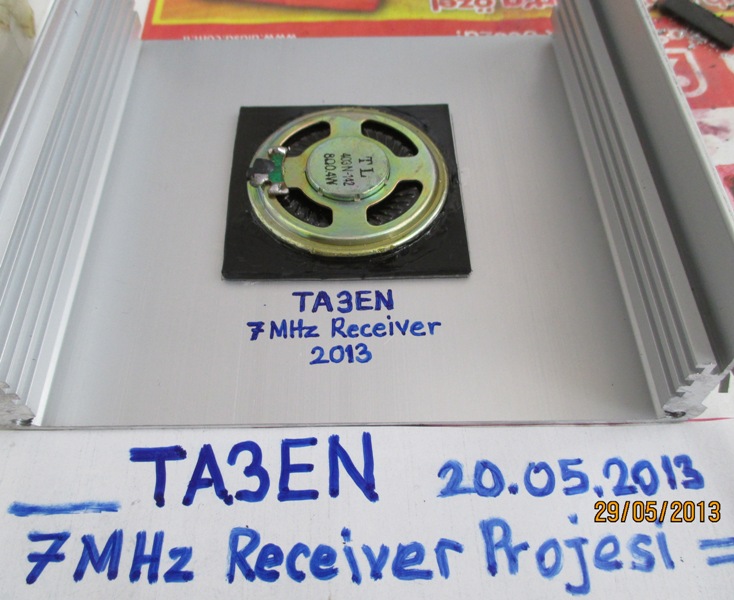

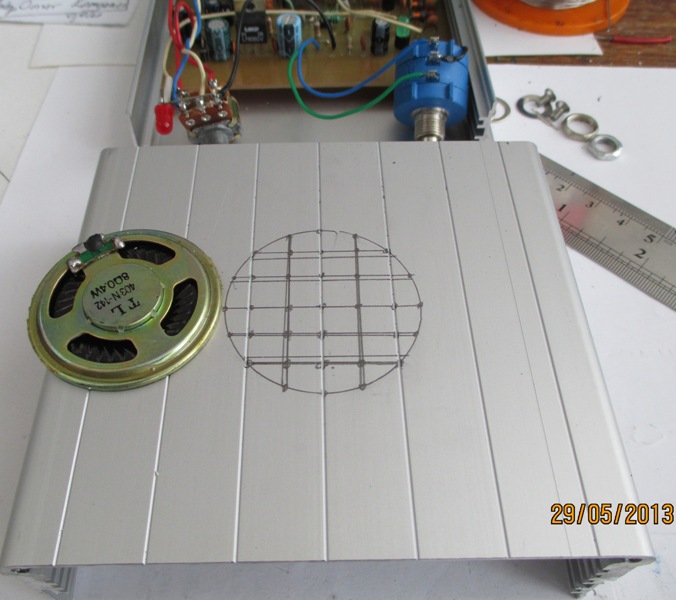

dinliyor.Bu alıcı devresinde bir adet NE612 kullandım. Audio kısmını da alışılmışın dışında TDA2822
kullandım. Neden derseniz;TDA2822 entegresi
2-10v arası oldukça iyi kalitede ses veriyor. Ayrıca bu alıcıyı portabıl kullanmak için 7805
'in
çıkışına
stabil 5v verilmesi yeterli olacaktır. Bu amaçla TDA2822
kullandım. Audio girişini kuvvetlendirmek
için girişe BC237 ile
basit bir preamfi yaparak
güçlü ses elde ettim. Çünkü LM 386 ile güçlü ses elde
edemiyorduk. Sesin zayıflığından her a-
matör şikayet ediyordu. Ses o
kadar güçlü ki son seste odada duramazsınız!
VXO devresinde önceleri 7.159KHz kullandım. Bobin ve varikaplarla güzel bandı güzel açtım. Ama
7.200KHz
kristal ile 7.000 den 7.190KHz 'ye kadar bandı
genişletebildim. Yaklaşık tüm bandı dinleyebiliyorum.
Bu alıcıda

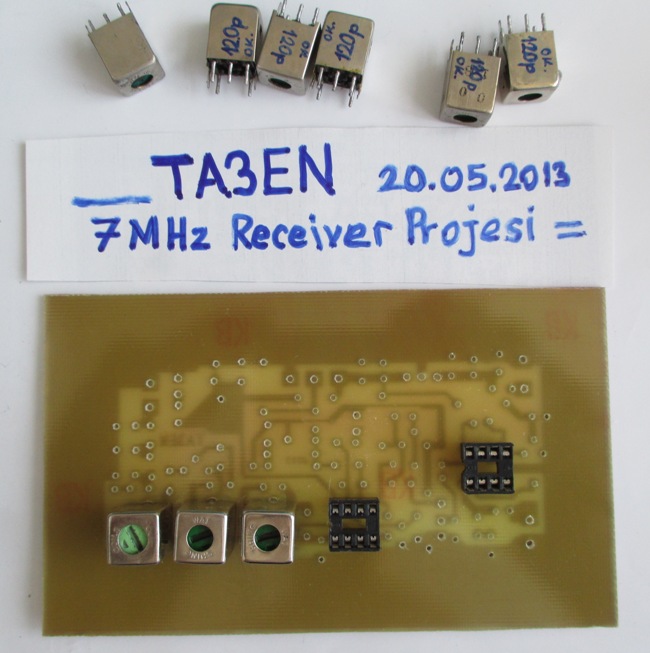

alçak geçirgen anten filtresi ve üç muayyen kullandım. Birinci
muayyenden sonra BF245 transistörü yar-
dımıyla bir anten kuvvetlendirici devresi yaptım. Bu
devre yardımıyla 40m sinyalleri çok güçlendi.Gece
bu alıcıya zaman
zaman radyo yayınları karışabiliyor. Bunu çözümünü de
alçak geçirgen filtre den ilk muayyene girişte ki 33p değerini azal-
tarak

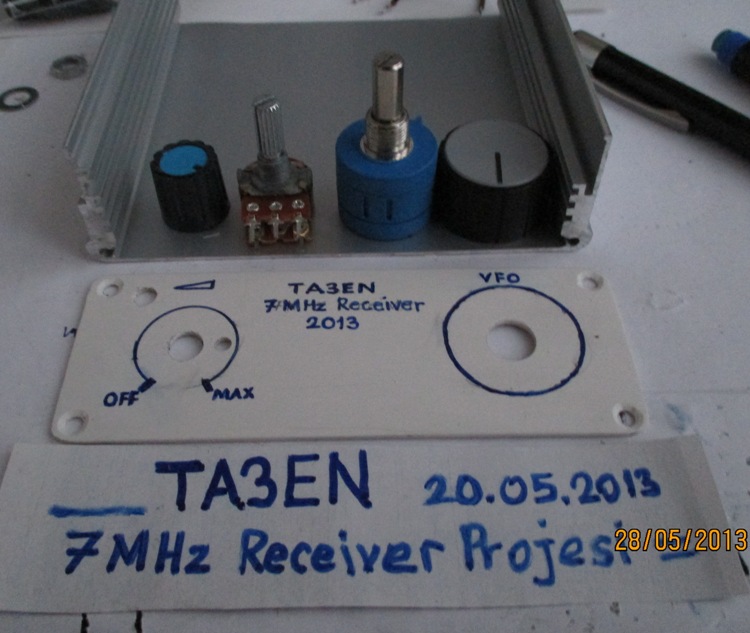

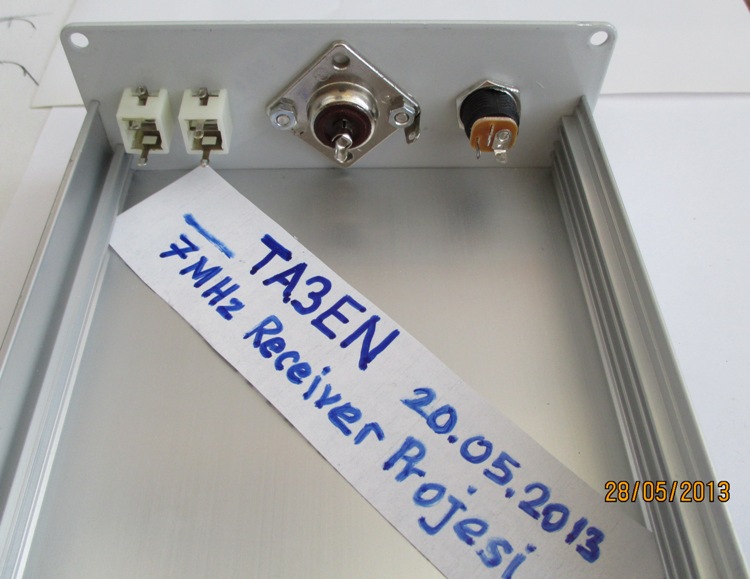

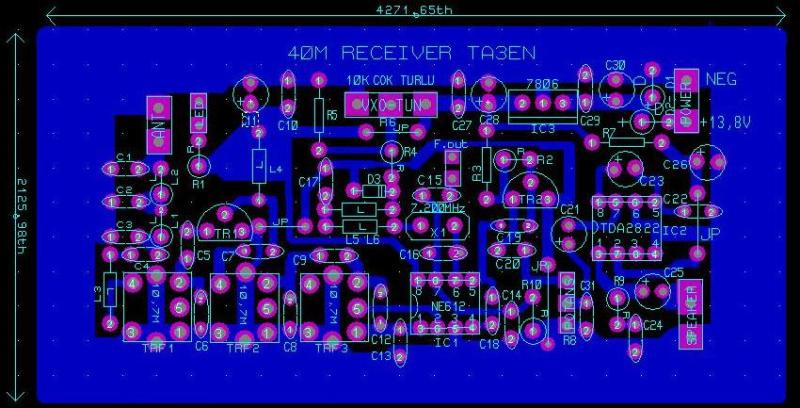

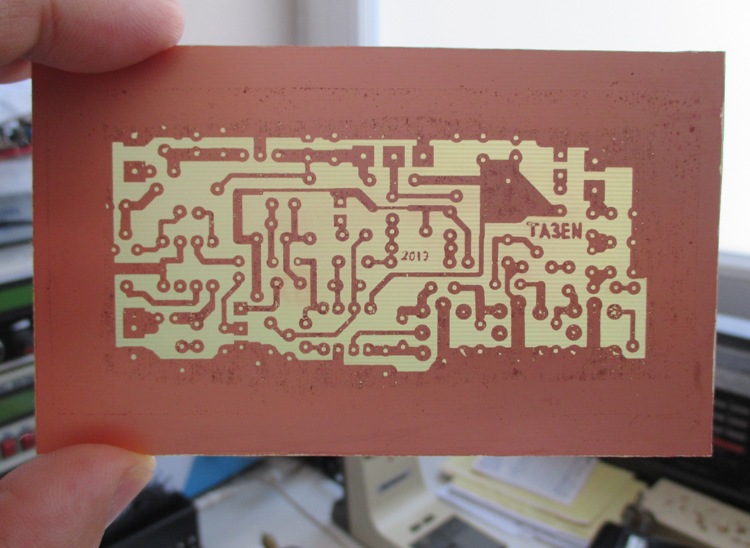

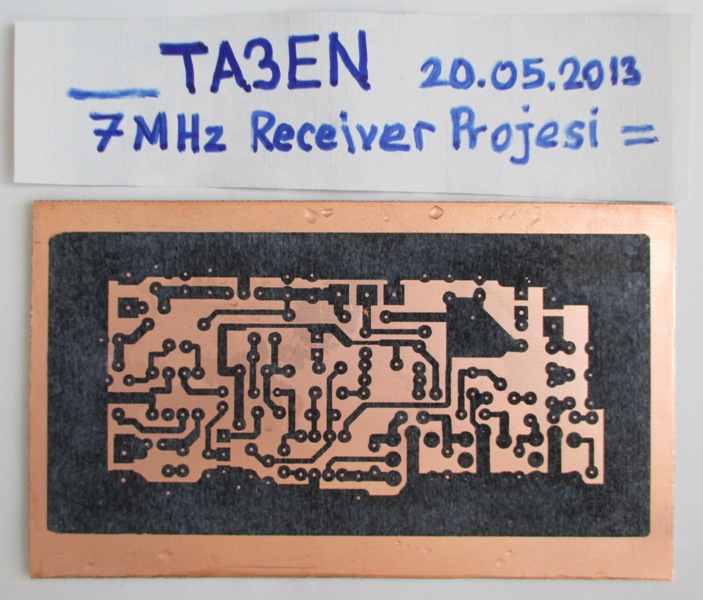

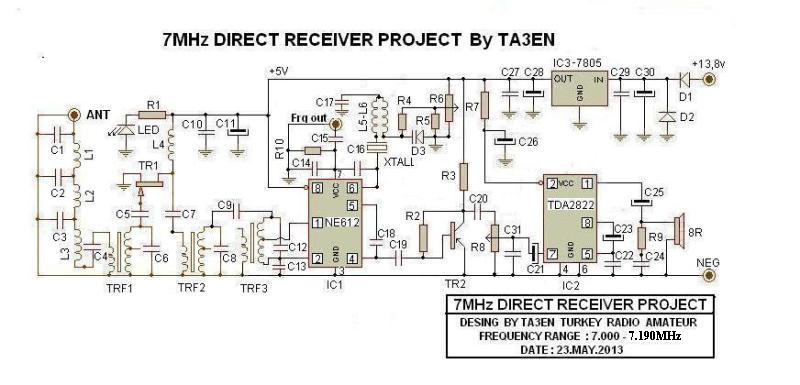

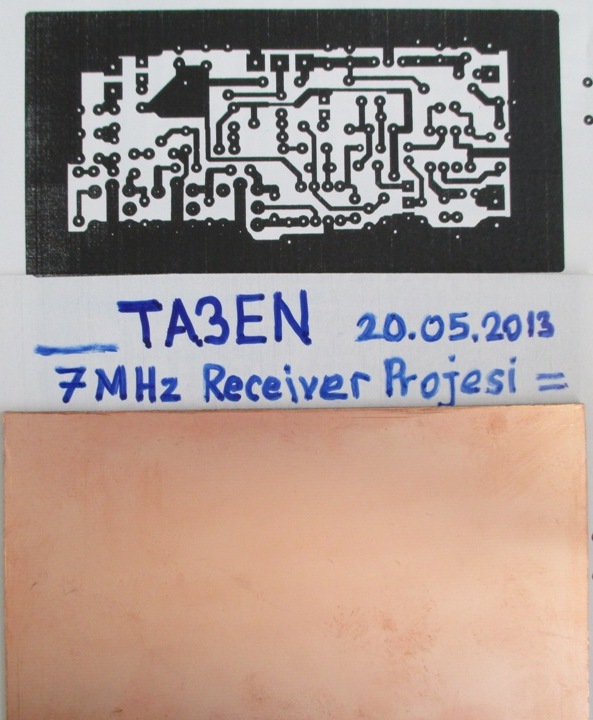

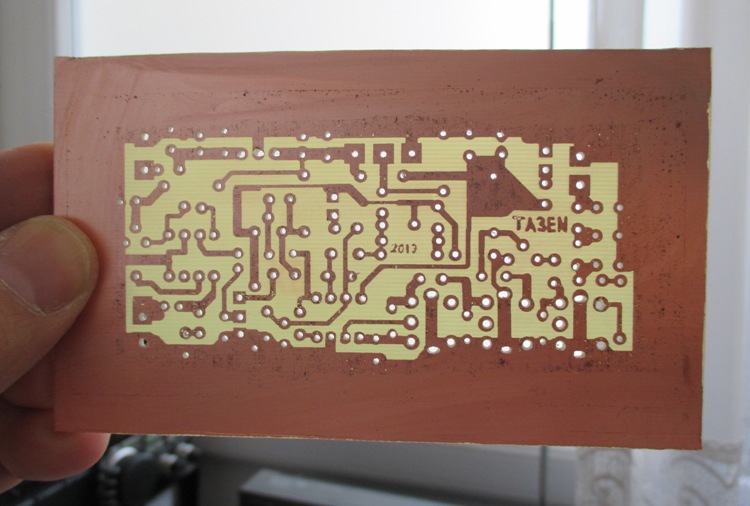

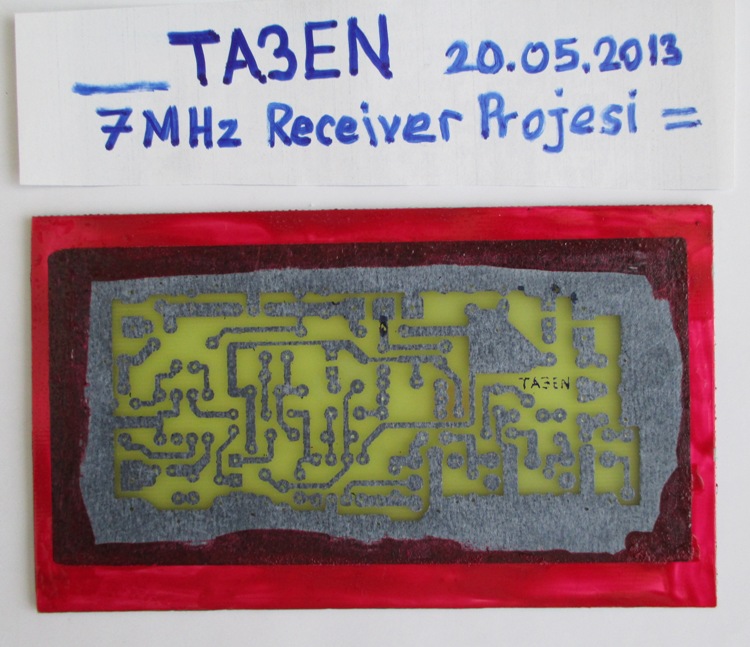

20p yaparak giriş sinyalini radyo karışmayacak kadar kısmış oluyorum.Bu şema ve pcb
çiziminde yer almıyor. Eks-
tradan uygulamak gerekiyor. O zaman geceleri daha iyi
dinleme yapabiliyorum.

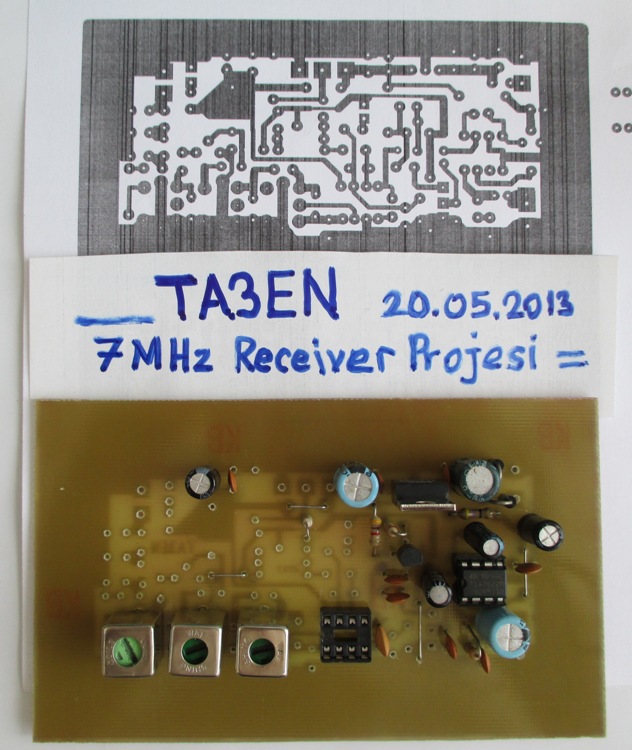

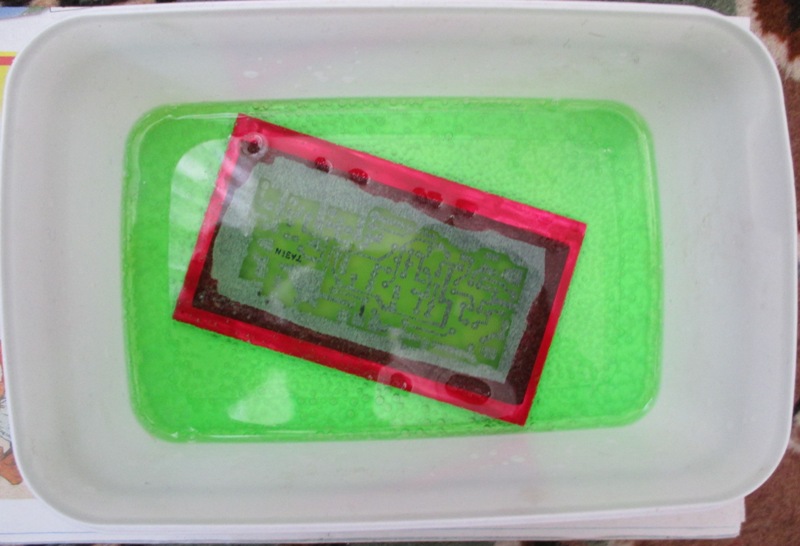

Bu alıcının bir özelliği de tasarımı ve proteus çiziminin bana ait olması. İlk proteus çizimiyle yaptığım projem olması.
Dolayısıyla
çizimlerden yararlanarak yapmak isteyenler hiç zorluk çekmeyecekler.
Çizimler onlara yol gösterici olacaktır.
ALICININ ZAYIF YÖNLERİ:
1-Kristal
filtresi olmadığından band genişliği biraz
fazla. Ama bir sorun teşkil etmiyor.
2-VXO
olduğu için qrp'lerdeki gibi frekans kayması
oluyor. Kristal yapısı gereği kaydırmış olduğunuz frekanstan kendi
çalışma frekansına doğru çekmek istiyor. Kayma da bundan
dolayı mecburen oluyor.
Bu projeyi bitirdikten sonra dinleme videosunu çekeyim dedim. Ama
Türk amatörlerin konuşmalarının olduğu ve
aynı zamanda CW haberleşmesinin olduğu bir zaman
yakalayamadım. Ama Yunanlı amatörler sürekli bandın her tarafına
yayılarak qso yapıyorlardı.
VİDEO-1
izlemek
için lütfen tıklayın.
PARDUS FILE
Projenin dökümanlarını indirmek için lütfen
tıklayın.
Yapacak arkadaşlarıma başarılar dilerim.Yapacak
herkese yardımcı olmaya hazırım.
73...
|
