 7 MHz MOBİL ANTEN PROJEM



MOBİLDE KULLANILIR DURUMDA



ANTEN BANDI

ANTEN ÇEŞİTİ

ARALIKLI SAR.

SIK SARGI AL.

SWR APARATI

BOBİN

YALIT.ÇUBUK

BOBİN UZ.

3 MHz

Eko (orijinal ölçü)

   2.5 cm

       118 cm

      21.5 cm

 0.45 mm

6 mm



İmalat

   4,0 cm

      88,7 cm

      22,0 cm

 0,45 mm

8 mm



İmalat













7 MHz

Eko (orijinal ölçü)

   58 cm

      59.5 cm

         20 cm

    0.45 mm

  6 mm



İmalat

   51 cm

         50 cm

         17 cm

0.45 mm

  7 mm



İmalat

45,0 cm

      49,0 cm

      30,0 cm

0,75 mm

 10 mm

    21,45 m

İmalat

65,0 cm

      36,3 cm

      17,0 cm

  0,45 cm

   8 mm



İmalat

45,0 cm

      54,5 cm

      19,5 cm

0,75 mm

 10 mm

    23,10 m

14 MHz

Eko (orijinal ölçü)

  87 cm

      12,0 cm

16.5+21cm

0.45 mm

  6, mm



İmalat

  85 cm

      13.8 cm

          21cm

0.45 mm

   7 mm



İmalat













21 MHz

Eko (orijinal ölçü)

  83 cm

      10.5 cm

      21.5 cm

0.45 mm

   6 mm



İmalat

  90 cm

        6.8 cm

         21 cm

0.45 mm

   7 mm



İmalat













28 MHz

Eko (orijinal ölçü)

  83 cm

        5.5 cm

      21.5 cm

0.45 mm

   6 mm



İmalat

  93 cm

        3.7 cm

      21,0 cm

0.45 mm

   7 mm



İmalat

110 cm

      10,5 cm

      17,0 cm

0,75 cm

  6 mm



BANDLARA GÖRE ANTEN DEĞİŞKENLERİ TALOSU

ÇOK ÖNEMLİ NOT:
 1. Çubuk üzerine bobin her zaman verilen ölçülerden fazla sarılmalıdır. Teste geçmeden önce swr ayar çubuğu mutlaka çıkarıl-
     malıdır.
 2. Bu şekilde TX’te swr’nin  amatör bandın alt kısımlarında tutmalıdır.Eğer bu hususu  gerçekleştirirseniz işiniz çok kolaylaşmış
     demektir.
 3. SVR çubuğunu takın ve en kısa konumda olsun.SWR’nin minimum olduğu frekansı arayın. Frekansın daha aşağılara gitmesi
     gerekir. Bulduysanız sorun yok.
 4. Bobinden 20 cm bir uzunluk keserek swr yi yine arayın . SWR çubuğunu 5 mm uzatın ve swr'yi  tekrar arayın. Bobini kese-
     rek ve  çubuğu  uzatarak (çubuğun ortasına kadar)  swr nin  istenilen frekansta minimum olmasına  kadar  devam  edin. Bu
     şekilde çubuk uzadıkça  bobin kısalacaktır.Çubuğun ortalarında swr minimum ve çalışma frekansı da istenilen yere (örneğin
     7.092 MHz) geldiyse  iş bitmiştir.QSO yaparak test edin.Artık kesinlikle bobinden kesmeyin.Hatta çubuğu uzatarak bandın
     altına gidebilir  veya kısaltarak ta  üstüne çıkabilirsiniz.
 5. Her şey tamamsa son  bir işleminiz kaldı.Uygun genişlik ve uzunlukta  makaron alarak  üzerine geçirin ve  ısıtarak  son şeklini
     verin. Dikkat:makaronu geçirirken bobin dağılmaması için kağıt bant ile (sargının  baş ve sonlarını ) sıkıca  sarın .Aşırı ısıtma-
     maya da  dikkat edin.Hayırlı günlerde kullanın.

                                      B A Ş A R I L A R      D İ L E R İ M...                                    TA3EN-Hüseyin KARAGÖZ



BİLGİ SAYFASI



SWR VE DİPLİK PARÇASI



ANTEN İSKELETİ VE BOBİN SARGISI

BOBİNLİ ANTEN İSKELETİ



MAKARON GEÇİRİLMİŞ HALİ

DİPLİĞİN ARACA MONTESİ

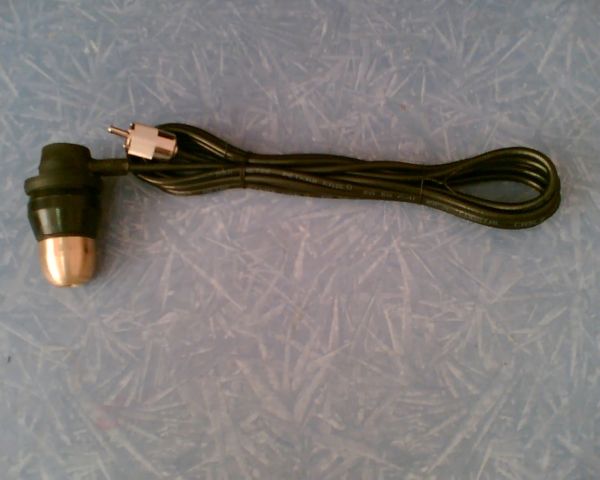

DİPLİK, KABLO VE JAK

Bu mobil antenden almak isteyen olursa benimle irtibata geçebilir.İstenen bandlara göre (3-7-14-21-28MHz) bobinini sarıp,ha-zırlayıp gönderebilirim. GSM:0,505,8274246

                                                                    TA3EN-Hüseyin KARAGÖZ
