 DUMMY-LOAD  PROJESİ





DUMMY-LOADKULLANIMA HAZIR

KASANIN YAN YÜZLERİ KIVRILDI



TÜM YÜZEYLER KIVRILDI

MONTAJA BAŞLANACAK

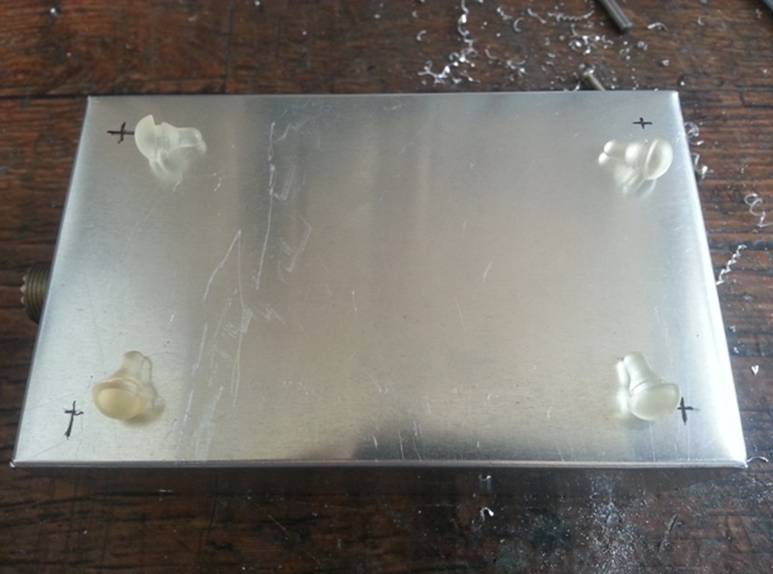

YÜZEYİ ÇİZMESİN DİYE SİLİKON AYAK TAKILACAK

AYAK DELİKLERİ AÇILDI

AYAKLARIN MONTAJI TAMADIR

PCB WATT METRE MONTAJINA HAZIR

KOMPANENTLER YERLEŞTİ

GÖSTERGENİN ÖLÇÜLERİ ALINDI

GÖSTERGE YERİ AÇILDI







GÖSTERGEMİZ YERLEŞTİRİLDİ. 100 WATTA GÖRE KALİBRE EDİLDİ.

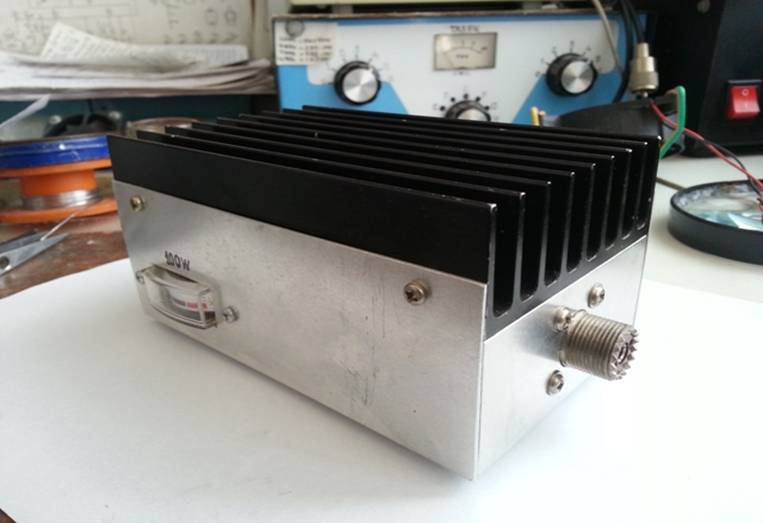

KULLANIMA HAZIR DURUMA GELDİ





          Değerli Radyo Amatörü Arkadaşlarım,

Dummy Load labaratuvarımın önemli bir ihtiyacıydı. Çok ihmal etmiştim doğrusu. RF direnci edindikten sonra bu

 watta uygun –yetebilecek- bir soğutucuyu da hurdalıklarımın arasından buldum. Soğutucunun kemarlarındaki ku -lakları kestirmekle işe başladım. Alüminyum levhadan kas ölçüleri çıkarıp ona göre çizdim. Çizdiğim yerleri sert

uçlu bir metalle boydan boya kazıdım. Sonra da dikkatlice kıvırdım. Arkasından vidalama delikleri açıldı. PCB hazırlandı. Komponentler ve watt göstergemiz eklendi.

         Sıra teste gelgi. 100W ile testlerimde direncin dayanıklı olduğunu ve doğru empedansta çalıştığını gördüm. Soğutucunun ısı iletimi de oldukça iyi. Şimdilik fana gerek duymuyorum. Ama yakında osilaskop çıkışı için bir

terminal ilave edeceğim.

         Yapmak isteyenlere başarılar dilerim.    TA3EN          73…
