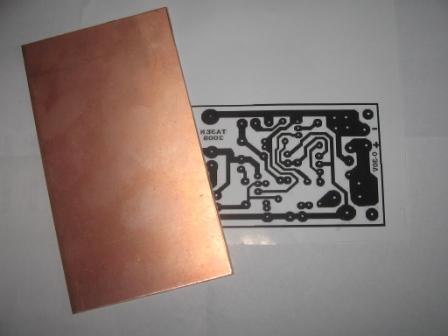

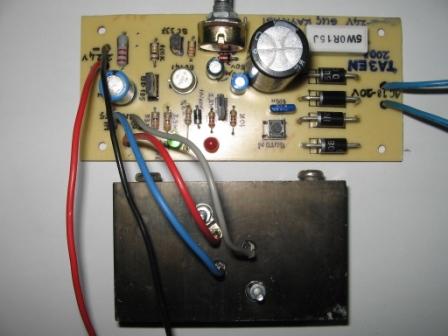

BİTMİŞ DURUMDA                                                          BAKIR PCB VEÇİZİM

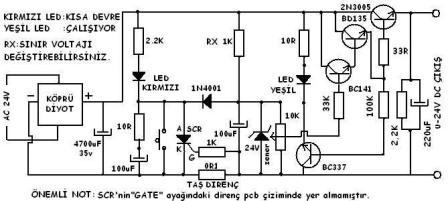

                 ŞEMA                                                                    PCB BASKILI DEVRE ÇİZİMİ

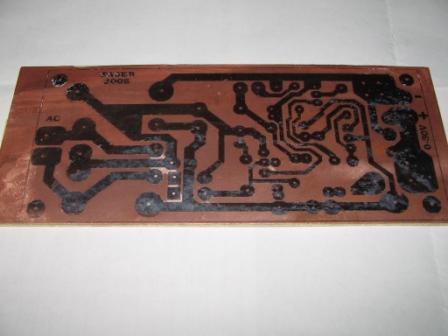

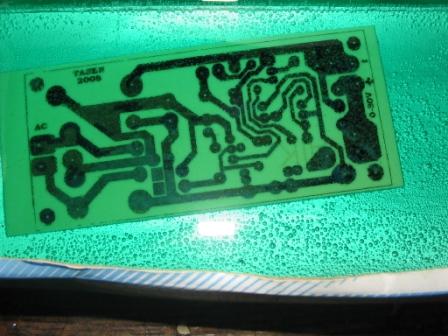

PCB ERİTİLMEYE HAZIR                                                    PCB ERİTİLİYOR

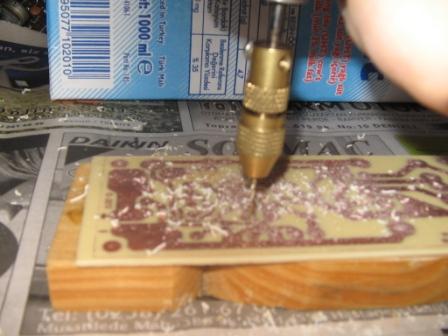

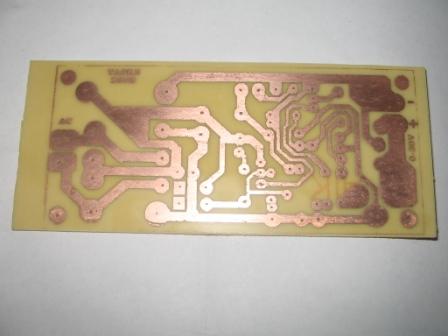

                   DELİKLERİ AÇILMAYA HAZIR                                                 DELİKLERİ AÇILIYOR

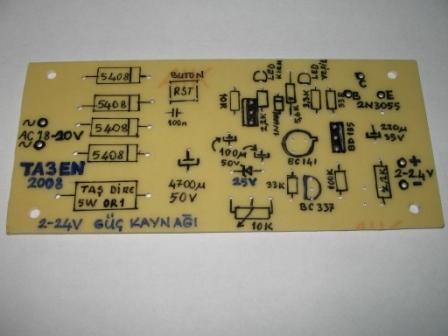

PARÇALARIN YERLEŞİMİ                                                 MONTAJI SÜRERKEN

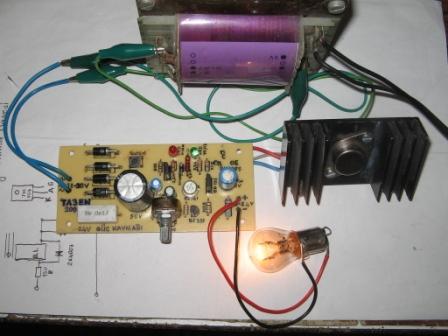

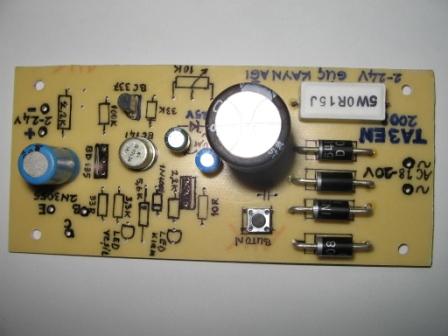

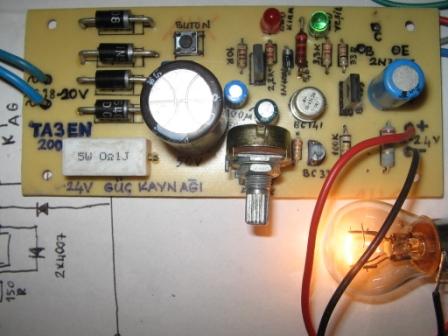

MONTAJI BİTMİŞ                                                         KAYNAK ÇALIŞIYOR

BİLGİ

      Bu projeyi yapma sebebim, değişik devrelerle çok uğraştığım için sürekli farklı voltajlara ihtiyaç duyuyordum.Bu sebeple a-

yarlı bir güç kaynağına gerekli oluyordu. Bu devreyi yaptım ve masamdaki büyük adaptörümün içine yerleştirdim.Ayrı çıkış ve bir de swish kullanarak masamdaki kalabalığı önledim. Bir kaç yıldır kullanıyorum. Ayrıca neden kısa devre koruma özelliği ol-masını aradım.Çünkü; Kısa devre korumasız devreler çıkış transistörünü (2n3055)'i sık sık yakıyor.Bu masraftan da kurtulmuş oldum.

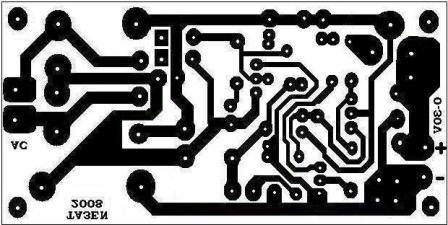

     PCB çiziminde SCR'nin "gate" ayağındaki 1k direnç unutulmuş.Bu direnci de baskılı devreyi falçata ile çizerek plaketin altı-

na direnci lehimleyerek ilâve edebilirsiniz.Şu haliyle 2amp civarında güç alabiliyorum.Ayrıca güç kaynağınızın tavan voltajını 15v

'ye sabitleyebilirsiniz.Bunun için şemadaki RX direncinin değerini arttırmalısınız.3,3k ile voltu 17'ye çekebildim.

Yapacak arkadaşlara başarılar dilerim.

                                                                       Hüseyin KARAGÖZ - TA3EN
