  HF ANTEN ANALİZER PROJEM...

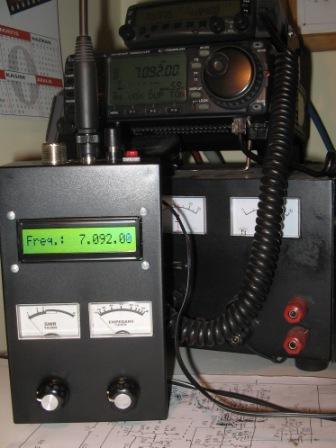

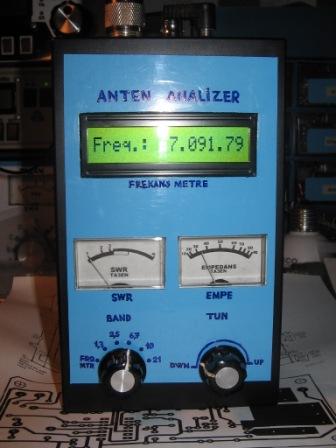

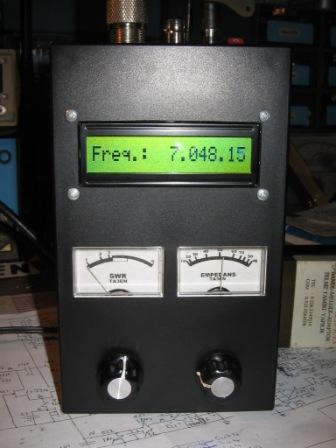

                  BİTMİŞ HALİ                            FREKANS ÖLÇERKEN                          ÖNDEN GÖRÜNÜŞÜ

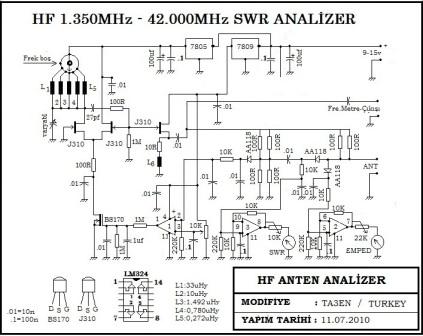

                                                           MODİFİYE YAPTIĞIM ŞEMA
DİKKAT: Yapmış olduğum çalışma  mfj207 ve mfj 259'un şemalarının harmanlanmasından oluştu.

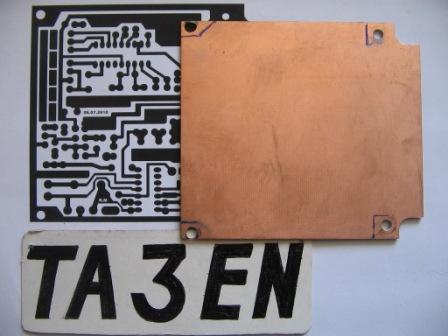

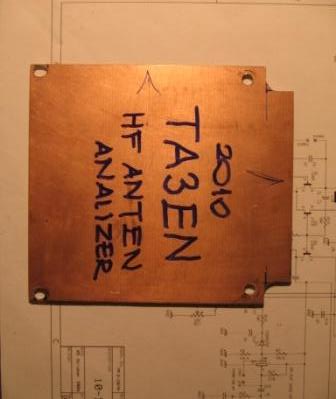

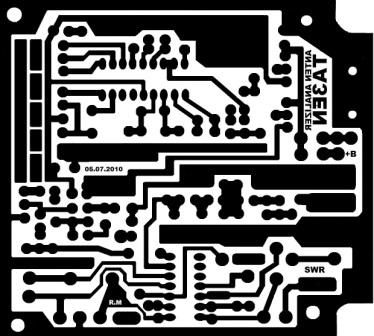

                                    PCB ÇİZİMİ                                              PCB, KASAYA UYGUN ÖLÇÜLERDE KESİLDİ.

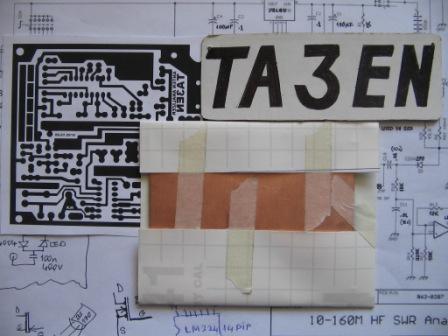

                           PCB ve ÇİZİM BİRLİKTE                            PCB ÇİZİM İLE BASKI YAPMAYA-ÜTÜYE- HAZIR.

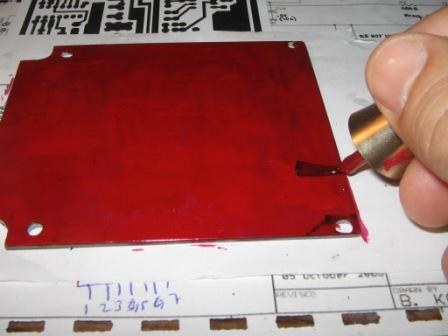

                            PCB ÜTÜLENİYOR                                   PCB BASILDIKTAN SONRA DİĞER YÜZÜ OJELENDİ.

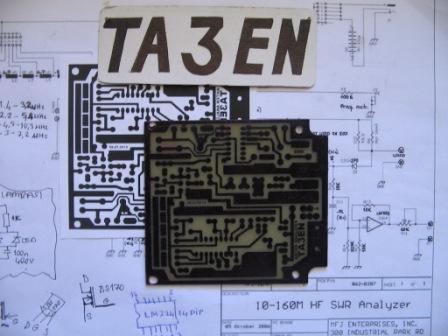

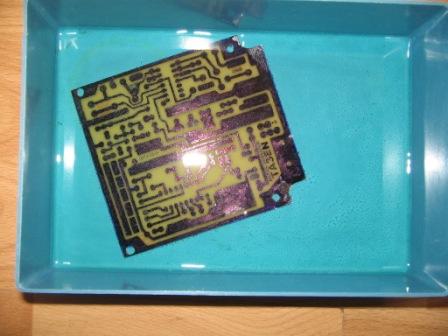

                          ASİTTE ERİTİLİYORKEN                            ERİTİLMİŞ, TEMİZLENMEYE HAZIR HALDE.

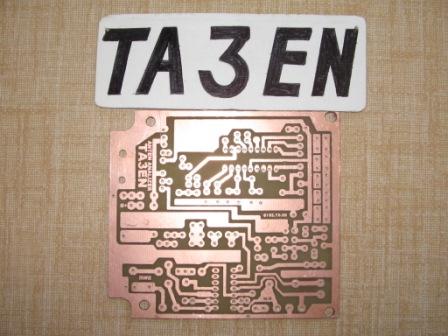

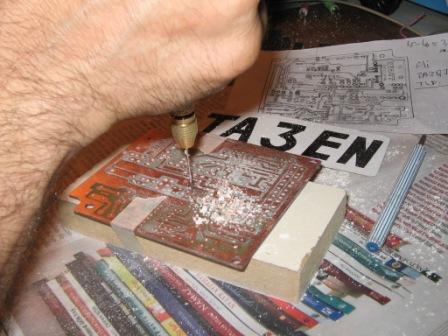

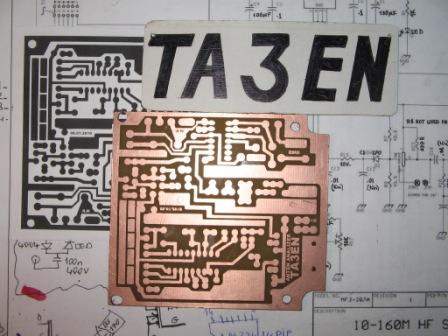

                DELİNMEYE HAZIR  DURUMDA.                                      EL MATKABIYLA DELİNİYOR.

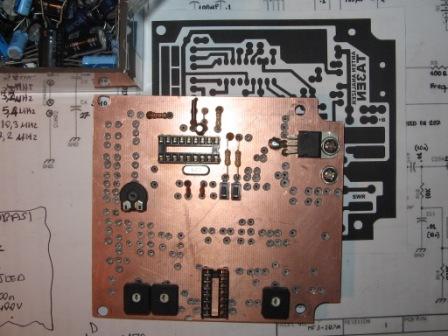

            PCB DELME İŞLEMİ KISMEN BİTMİŞ                                    MONTAJA BAŞLANDI.

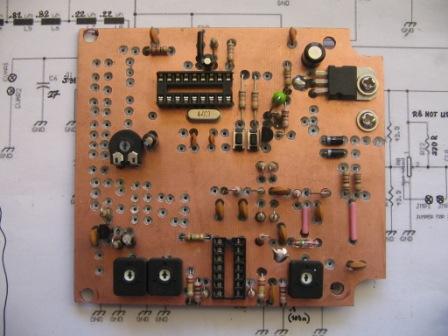

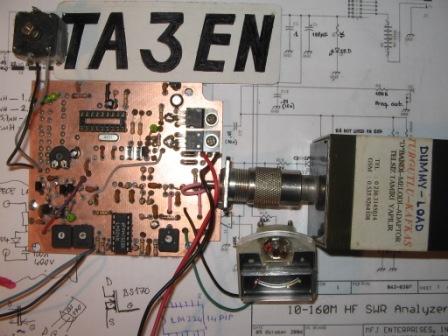

                MONTAJ DEVAM EDİYORKEN                                    TEST YAPILIRKEN GÖRÜLÜYOR.

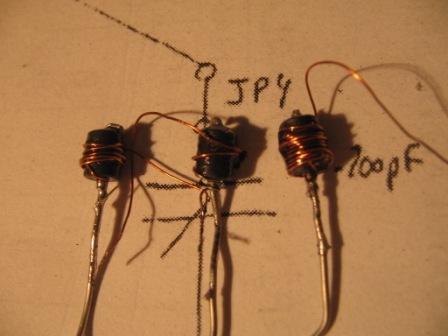

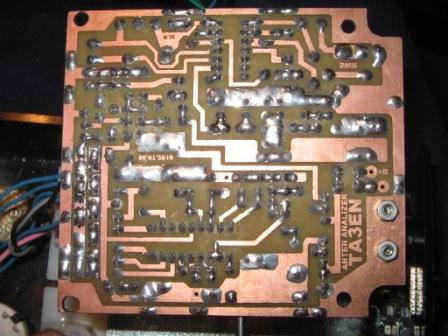

               PCB'NİN ARKADAN GÖRÜNÜŞÜ.      İSTENİLEN DEĞERDE BOBİN OLMAYINCA İMÂL ETTİM.

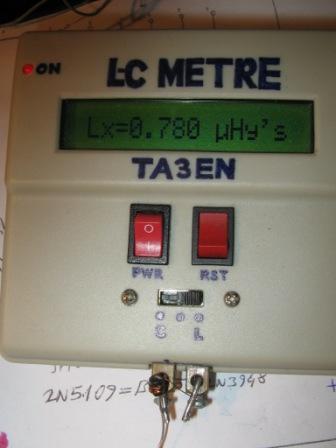

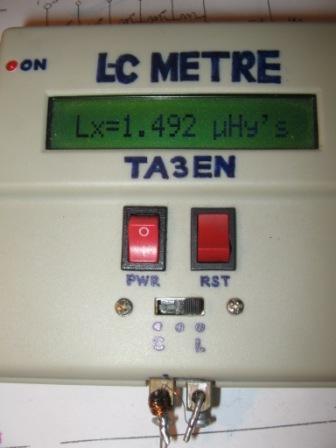

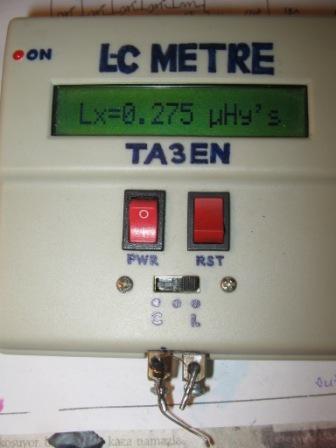

             1,492uHy 3.BAND İÇİN                  0,780uHy 4. BAND İÇİN                               0,275uHy 5. BAND İÇİN

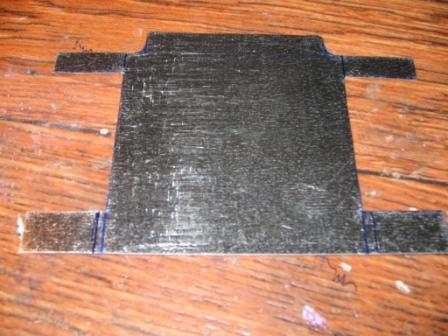

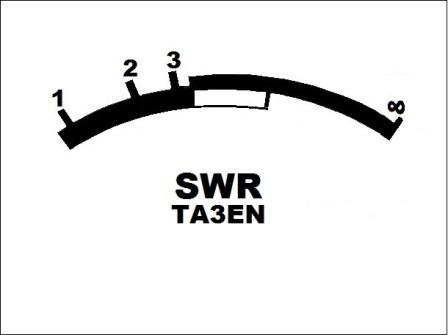

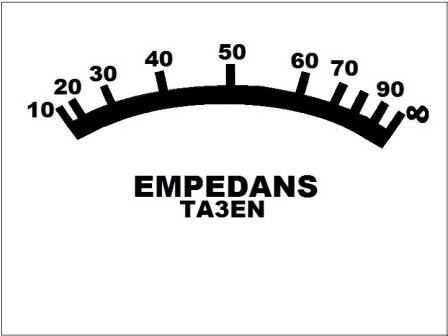

             KASA İÇİ SAÇ ŞASE                       EMPEDANS METRE KADRANI             SWR METRE KADRANI

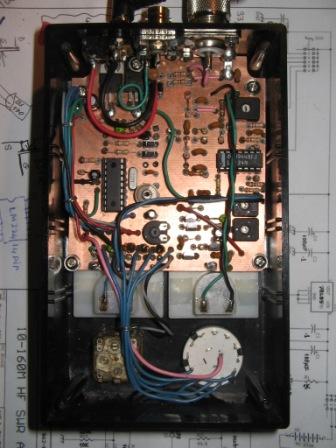

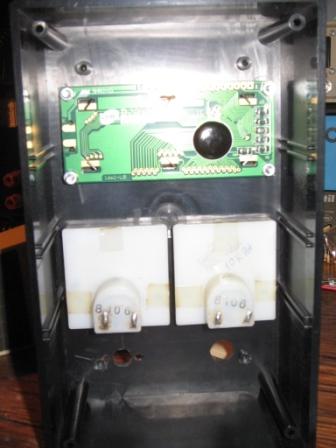

      KASA İÇİNİN GÖRÜNÜŞÜ                KASA MONTAJI SÜRERKEN             MONTJI BİTMİŞ KASA İÇİ.

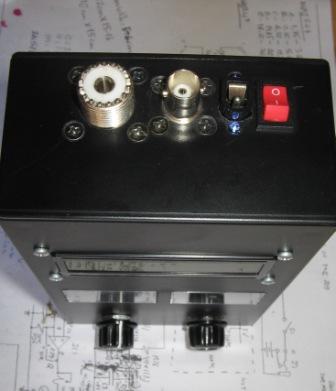

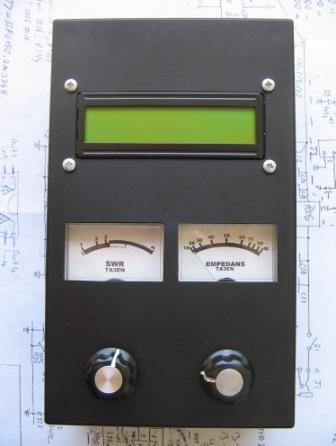

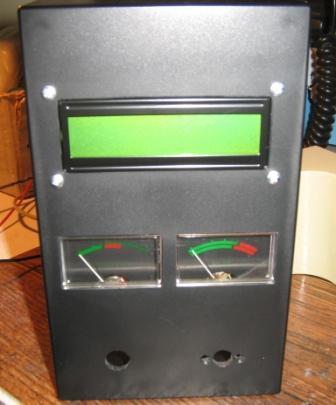

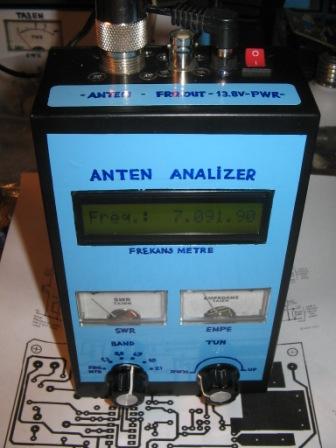

                  KASANIN ÜSTTEN GÖRÜNÜŞÜ                         MONTAJI BİTMİŞ KASANIN ÖNDEN GÖRÜNÜŞÜ.

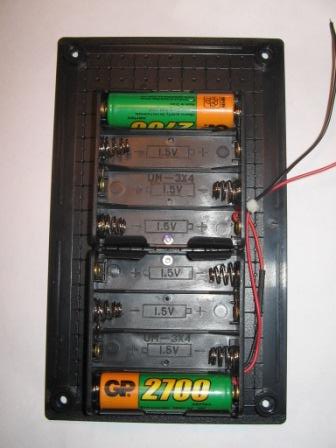

     2X4 PİLLİ BATARYA MONTAJI          İSİMLENDİRİLMİŞ YÜZEYLER        SON HALİYLE ANTEN ÖLÇÜYOR

PROJEYLE İLGİLİ TEKNİK BİLGİLER.

       Kıymetli Radyo Amatörü Arkadaşlarım,
       Bir kaç haftadan beri "Anten Analizer" için  bilgi toplama ve değerlendirme safhasından sonra bir kaç gün önce yap-
mayı başardık. Yapmış olduğumuz bu devre MFJ207, 249 ve 259 modellerinin karışımı diyebilirim.

       Bu şemalarda frekans metre devresi yer almadı. Bunun için ise daha önceden yapmış olduğum  frekans metre dev-
resini kullandım. İyi çalışıyor. Evdeki kısa dipol antenimi bağladığım. Antenin frekansı 7.050mHz. Anten analizer de ise
7.000 MHz'e gelince swr'nin  minimuma indiğini gördüm.7.000- 7.100MHz arasında swr minimum görünüyor. Bu da
Anten analizeri swr'yi  geniş bir yelpazede 1:1 olarak okuduğunu gösteriyor. Bunun sebebinin antene gönderilen (RF)
sinyalinin çok düşük olmasında gördüm.  LCD'den yani devrenin frekans metresinden tun edilen frekansı sürekli olarak okuyabiliyorsunuz. Bizim analizerde sadece frekansı okuyabiliyoruz.Diğer dijital analizerlerde olduğu gibi LCD'de fre-
kansı, swr'yi ve anten empedansını okumak mümkün değil. Neden? Çünkü;yazılım ona uygun değil. İki adet mikro am-
permetre yardımıyla ile swr ve anten empedansını okuyabiliyoruz.

      Arkadaşlar, devrede kullandığım şemalardan yeni bir şema oluşturup (uyguladığım devrenin şemasını) yeniden çizip
buradaki diğer şemaları kaldırıp onu yayınlamayı düşünüyorum. Bu çalışmayı tamamladığımda yayınlayacağım.

      Devrede kullanılan bobinler şemaya uymadı.Bunun yerine ben de bobinleri kendim üretmek zorunda kaldım. Bunun
için her zaman olduğu gibi rf devrelerinde kullandığım vaz geçilmez olan  LC metreyi kullandım. Aradığım frekansı elde
edinceye kadar ferit üzerine bobin sardım ve onun lc metre ile değerlerini belirleyip  bilgi olarak bir kenara kaydettim.
Sonra şema çiziminde yararlanacağım. Bir de radyo varyabılını (sağdaki) kasaya iki vida ile tutturdum.  Ama ona düğ-
meyi uyarlamakta biraz zorlandım. Fakat uğraştığıma deydi doğrusu. Siz de çeşitli çareler bulabilirsiniz.

      Mikro ampermetreleri gece kullanıma uygun hale getirmek için bir adet minik ledi ikisinin ortasına denk gelecek
şekilde sabitledim ve dirençle voltajını düşürdüm. Işıl ışıl oldu.Eğer bulabilirsem  4 kalem pilin konulduğu pil yatağın-
dan iki tane yerleştireceğim.Bu amaçla kasanın içinde yer bırakmıştım.Bundan sonra her yerde kullanılabilir hale gel-
miş olacak.Kalan diğer eksiğim de üzerindeki yazılar. Zamanla o da olacaktır.

      Ayrıca bu çalışmayla ilgili tavsiyeleriniz olursa ta3enkaragoz@hotmail.com adresime gönderirseniz çok mem-
nun olurum.Yapacak olan arkadaşlarıma teknik destek verebilirim.

         73'LER..                               Hüseyin KARAGÖZ  -  TA3EN    GSM: 0.505.8274246
